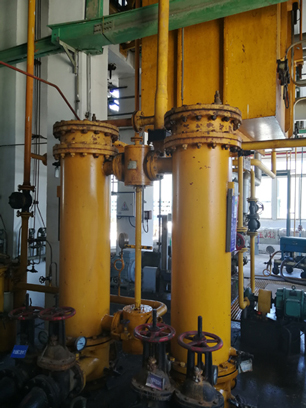

汽机管式冷油器安装与使用指南

以下是汽机管式冷油器的安装与使用综合指南，涵盖核心步骤、参数控制及维护要点：
一、汽机管式冷油器安装规范与流程
安装前准备
水压试验：按1.5倍工作压力（≥0.79MPa）进行水压试验，保压5分钟无渗漏，确保承压部件完整性。
管口清洁：彻底清理油/水管路内壁杂质，防止运行时堵塞换热管，油侧需加装过滤器（孔径≤6mm）。
结构定位要求
支架固定：支撑架需满足动/静载荷需求，螺栓紧固（Φ23mm）或焊接于钢结构/水泥平台（预埋地脚螺栓）。
流向校准：因旋流导板设计，油必须顺转方向进入壳体（切向流动），装反将导致油阻增加30%以上。
空间布局：立式安装时冷却水下进上出，卧式安装需确保排气口位于高点；冷油器距机组管线≥1m，便于检修.
（插入旋流导板流向示意图、支架固定节点详图、立式/卧式安装空间布局图）
二、汽机管式冷油器操作运行关键控制
投运步骤
油侧充油：关闭放油门→微开进油门→开启顶部放空气门→排净空气后关闭→全开进/出油门。
水侧启运：全开出水门→微开进水门→水侧排气→调节水量使油温稳定于35-45℃（轴承入口油温）。
运行监控要点
参数 标准范围 超限风险
油-水压差 水压＜油压（压差≥0.1MPa） 水渗入油系统致轴承损坏
油温升 ≤10-15℃（进出温差） 油质劣化、轴瓦烧损
冷却水温升 2-4℃（管式） 换热不足需清洗
双联冷油器切换
并列操作：先投备用冷油器油侧→微开进水门暖管→调阀至中间位（双路运行）→监控油压波动＜±0.02MPa→切换手柄锁定。
隔离泄漏冷油器：关进水门→关出水门→关进/出油门→开启水侧放空气门查漏（水面油花确认铜管泄漏）.
三、汽机管式冷油器维护与故障处理
定期维护项目
清洗周期：每3个月捅刷换热管（硬垢）或化学清洗（软垢），传热系数下降15%即需维护。
密封检查：月度检测O型圈/石墨垫片，泄漏时更换为双层密封结构（故障率降85%）。
典型故障对策
油温异常升高：
检查冷却水流量（流速需≥2m/s）或清洗堵塞管路；
升级强化传热管（波纹管传热系数+8.4%~15%）。
油水混合泄漏：
沿海地区选用316L不锈钢管（抗氯离子腐蚀）；
焊缝采用氩弧焊+硅铜焊丝（抗渗透裂纹）。
四、汽机管式冷油器改造优化方向
性能提升措施
管束升级：铜管替换为薄壁不锈钢波纹管（传热效率+8.4%），夏季油温降幅达8-12℃820。
并联扩容：高负荷机组采用多台并联，冷却水量不足时自动增投，油温超标率降90%。
智能控制应用
压差传感器联动（ΔP＞3kPa触发反冲洗）；
PLC设定油温-水量自动调节程序（温控精度±1℃）。
总结：汽机管式冷油器需严格遵循顺流向安装+水压试验，运行中重点监控油水压差与温升。通过强化传热管改造+智能调控，可提升冷却效率30%以上，延长寿命至10年。
