胶球清洗-装球室

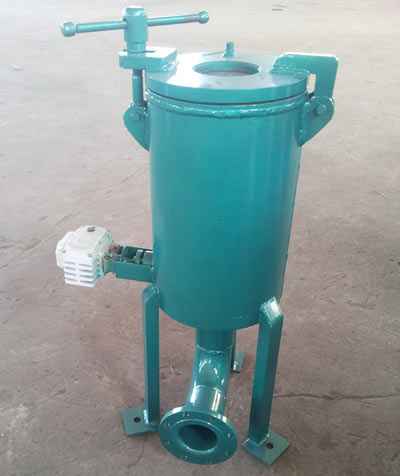

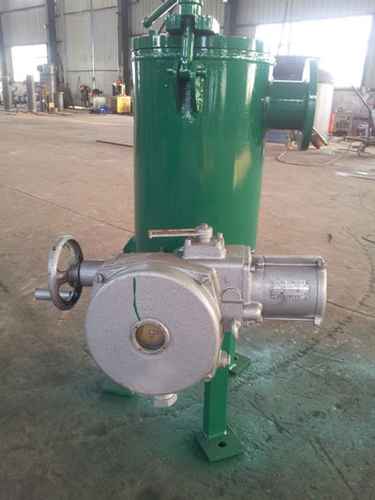

大容量电动装球室	电动装球器

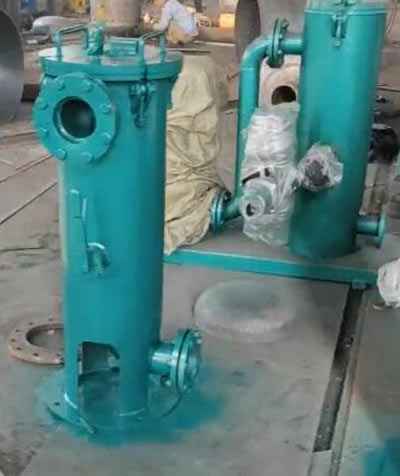

手动装球室装球器	胶球清洗装球室

装球室、装球器

装球室、装球器用途

装球室、装球器是胶球自动清洗系统中用于装球、取球和观察胶球运行情况的设备。

装球室、装球器结构及特点

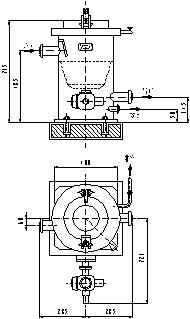

装球室、装球器的外形结构如图所示，室图它主要由外壳、顶盖、收球斗、切换阀、进口管及出口管和单向阀组成。在顶盖上镶装有机玻璃观察窗和排气阀，在外壳下部装有放水阀。装球器设计有足够的容积，以保证海绵胶球在装球器内有回旋的空间。其中收球斗、切换阀、单向阀均采用耐腐蚀的不锈钢制造。由于在装球器中设计有独特的单向阀装置，从而取消了原来的电动门，不仅简化了胶球清洗系统及运行操作，而且便于实现自动控制，提高了运行的可靠性。

装球室、装球器工作原理

在胶球清洗系统投入运行前，应将装球器的切换阀放在收球位置，在收球斗内添加足够数量的海绵胶球，利用装球器的出口球阀和排气阀将装球器充满水。然后启动胶球泵，通过观察窗，看胶球在装球器内回旋情况，如发现室内有气泡存在，可继续进行排气。一切正常后，将切换阀手柄缓慢转到运行位置，海绵胶球通过切换阀投入到系统中，进入工作状态。

通过观察窗可以看到海绵胶球磨损情况，当发现海绵胶球磨损量过大时，可以及时更换，将切换阀置收球位置，此时装球器只能流过冷却水，而不能通过胶球，在此状态下运行(20～30min)，然后将装球器进口管及出口管中手动阀关闭，打开排水门，从装球器内取出胶球，检查并计算收球率，将不合格的胶球淘汰，补足新球。

装球室、装球器供货范围

1) 供装球室、装球器、排气阀和放水阀；

2) 供与进口管，出口管相对应的系统管法兰和紧固件。

装球室、装球器定货须知

定货时请用户提供所需装球器台数。
