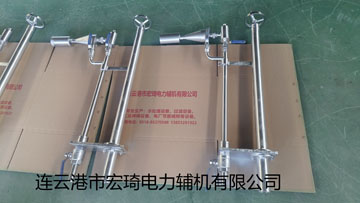

煤粉取样器 气路管道（压缩空气）如何布置？需要过滤、减压、油水分离吗？
一、气路管道到底要不要：过滤、减压、油水分离？
必须要！而且是三件套缺一不可。
必须安装的 3 个装置
空气过滤器
滤除压缩空气中的灰尘、杂质、铁锈
防止堵塞电磁阀、喷嘴、取样枪小孔
减压阀（调压阀）
把厂用压缩空气（通常 0.4～0.8MPa）
稳定降到煤粉取样器工作压力：0.2～0.4MPa
油水分离器
分离压缩空气中的水、油
防止水油喷进一次风管，避免煤粉结团、堵枪、自燃
标准配置叫：三联件（过滤器 + 减压阀 + 油雾器 / 油水分离）
煤粉 / 飞灰取样一般不用油雾器，用三联件两联使用即可。
二、气路管道布置原则（非常关键）
1. 气源引入
从电厂仪表压缩空气母管接出（不能用杂用气、动用气）
气源压力要求：0.4～0.8MPa
入口先装球阀，便于检修切断
2. 必须先过滤、减压、再送到设备
顺序绝对不能反：
气源球阀
空气过滤器
减压阀
油水分离器
电磁阀组
取样枪、吹扫喷嘴
3. 管道走向要求
尽量短、直、少弯头
水平管要有1%～2% 坡度，坡向排水点
管道最低点必须设排污阀，定期放水
禁止出现U 型存水弯，否则会积水堵气
4. 管径选择
主管：DN15 / DN20（4 分、6 分）足够
支管：DN8 / DN10 细管
管径太细 → 吹扫无力
管径太粗 → 浪费气、反应慢
5. 材质
现场常用：镀锌钢管、不锈钢管、PU 气管、紫铜管
仪表气路优先：不锈钢管 + 卡套接头，不漏气、不生锈
6. 固定与密封
管道用管卡固定，避免振动磨破
全部螺纹缠生料带
气压高，必须无泄漏
三、为什么必须过滤 + 减压 + 油水分离？（重点）
1. 不装过滤器 → 直接堵死
杂质进入：
电磁阀卡滞
喷嘴堵死
取样枪不出气、不吹扫
→ 取样系统直接瘫痪
2. 不装减压阀 → 压力不稳、吹坏设备
压力过高：
煤粉吹飞、取样无代表性
枪体振动大、磨损快
密封件冲坏、漏粉
3. 不装油水分离 → 重大隐患
压缩空气里的水 + 油进入一次风管：
煤粉受潮、结团、堵管
取样枪粘粉、堵塞
严重时导致煤粉自燃、局部爆燃
四、最简标准气路流程（可直接写方案）
仪表压缩空气气源
手动球阀
空气过滤器
减压阀
油水分离器
压力表
电磁阀组（吹扫 / 推进 / 退枪）
煤粉取样器执行机构
五、一句话总结（考试 / 投标必背）
煤粉取样器气路管道必须短、直、坡向排水，必须配过滤器、减压阀、油水分离器，保证气源干净、压力稳定、无水无油，才能确保系统可靠不堵、不卡、不漏、安全运行。
